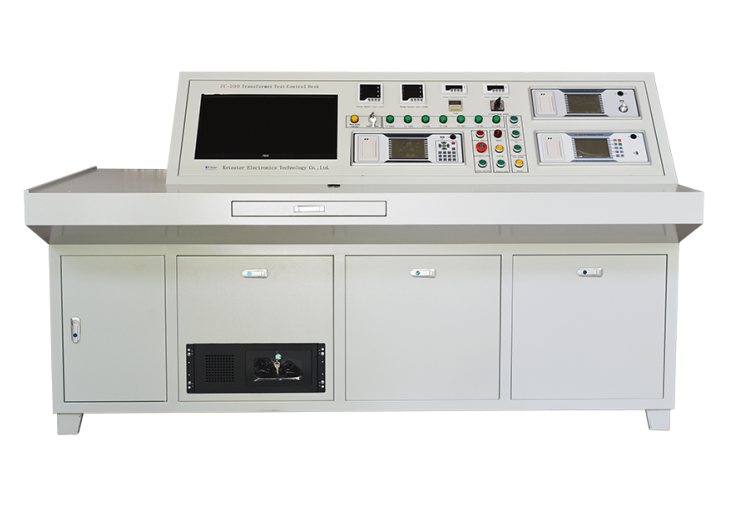

变压器综合测试台

 产品简介：

　　ZC-200变压器综合特性测试台适用供配电系统，电力变压器制造厂，工矿等企业单位，变压器综合试验台能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差，实施状态诊断，确保安全运行，为监测或修造变压器提供了可靠的数据。

　　变压器综合测试台符合GB/T4776，GB/T5169，GB/4285-1993等相关国家标准。该试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

 产品别称：

　　变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试台、变压器电气试验台、变压器综合测试台

 产品特征：

1、变压器空载、负载、直流电阻、变比极性试验。

     变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验。

     变压器综合测试台对整个回路进行控制及测量监控。

     所测量数据通过微机进行自动处理,并可根据需要储存打印。

2、工频耐压试验

    由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验。

    采用电动控制调压系统。自动升降压，数字显示

    零位保护，过电流保护，过电压保护。

    高压泄漏电流显示及保护。

3、感应耐压试验

    由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验。

    采用150Hz中频发电机组提供试验电源。

4、变压器综合试验系统由四部分组成

    用于各测试单元及仪表监视数据收集的变压器综合试验台。

    低压控制柜。

    中频发电机组。

    工频耐压试验。

5、变压器综合试验台由四大部分组成

    工控机及数据处理软件系统。

    各测试单元数据收集系统。

    强电控制及仪表监视系统。

    人机界面综合系统。
