产品简介

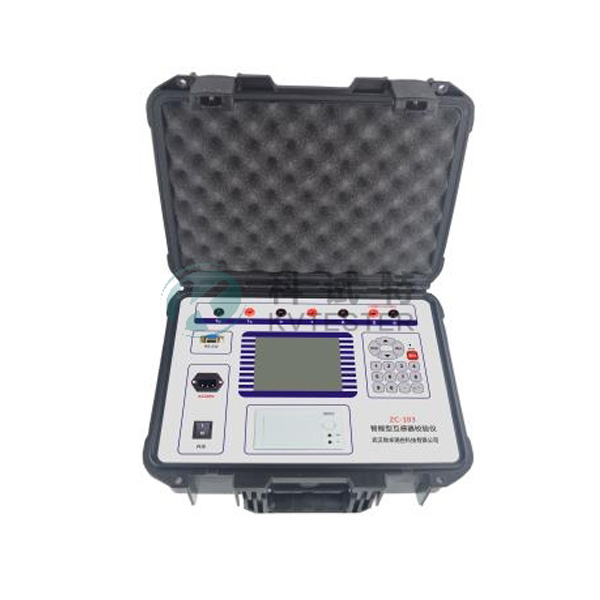

ZC-103智能型互感器校验仪是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压智能型互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器


产品参数

规格型号

ZC-103

测试用途

CT、PT误差校验。

使用环境

工作温度

5℃～40℃

相对湿度

＜85%(25℃)

海拔高度

＜2500m

工作频率

50Hz±1Hz

工作电压

220V±5V

测量范围

同相分量(%)

0.0001～200.0；  分辨率：0.0001

正交分量(%)

0.001～700.0；    分辨率：0.001

阻       抗(Ω)

0.0001～20.0；    分辨率：0.0001

导       纳(ms)

0.0001～20.0；    分辨率：0.0001

基本误差

同相分量

ΔX=±(X×2%＋Y×2%)±Dx (有1级可选)

正交分量

ΔY=±(X×2%＋Y×2%×34.48) (有1级可选)

百  分  表

1.5级(有1级可选)

工作范围

电       流

(1%－149%)In    (In=5A)

(5%－149%)In    (In=1A)

电       压

(5%－149%)Un    (Un=100V，150V，100V/√3)

(5%－149%)Un    (Un=100V/3)

工作负荷

电       流

TO对TX＜0.12Ω cosΦ=1

电       压

a对x＜0.25VA (100V)

其他指标

功       耗

＜15VA(不带微型打印机)

＜25VA(带微型打印机)

谐波抑制比

＞40db

绝缘和耐压试验

电源插座对外壳能承受1.5kV,1min耐压。

物理特性

尺       寸

260×350×150mm3

重       量

≈6kg(不包括附件)


产品特性

1、5寸液晶显示，可视范围大，带长寿命背光照明，方便使用，优于很多厂家的显示技术；中文操作界面；

2、高度集成化：误差，信号状态全部集成在显示器上，直观；

3、高度智能化：二次开路，接线错误，变比错误，急性错误等报警信息直接显示在校验仪液晶上面；

4、能够自动实现互感器测量，能够自动切换电流电压负载箱，不需要人为的干预切换；

5、仪器能够达到1级。目前市场上校验仪大多数采用阻容移相90°方法来实现数据测量，这种方法易受到环境温度、电源频率影响，上述环境一旦发生变化，其测量数据将受到很大的影响；

6、百分表、比差、角差采用特大字体显示，方便用户观测；

7、完全满足JJG314-2010和JJG314-2010要求，自动采样；

8、自动判断极性错误，变比错误；

9、上位机软件具有虚拟仪器开放功能；

10、彻底解决S级测量问题；

11、自动切换量程；

12、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题；

13、检定电流、电压互感器的角差和比差；

14、可测试量电流互感器二次负载的阻抗；可测量电压互感器二次负载的导纳；

15、可测量交流小电流和交流小电压；

16、RS232通讯接口。


应用指南

ZC-103 智能型互感器校验仪又称电流互感器及电压互感器校验仪。ZC-103 智能型互感器校验仪主要用于CT、PT误差校验。智能型互感器校验仪用于计量、供电等部门和互感器厂家，是互感器检测的理想校验仪器。
