大型串联谐振空升试验实操讲解
串联谐振耐压试验装置主要是应用于交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验,具有较宽的适用范围,是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。本次试验讲解是应客户之邀,对其在我司购买的串联谐振试验装置进行现场操作培训,主要演示两串两并空升试验,现将操作步骤及细节分享给大家,希望能给大家日后遇到此类试验时提供一些参考!
ZCVF-B 串联谐振耐压试验装置
一、谐振方案
此前,按照客户要求满足的试品范围,我们提供的谐振方案如下:
1、10kV/300mm2电缆3km的交流耐压试验,电容≤1.1265uF,试验频率30-300Hz,试验电压22kV,试验时间5min。
2、10kV开关等电气设备的交流耐压试验,试验频率30-300Hz,试验电压不超过42kV,试验时间1min。
3、35kV/300mm2电缆1km的交流耐压试验,电容量≤0.1945uF,试验频率30-300Hz,试验电压52kV,试验时间60min。

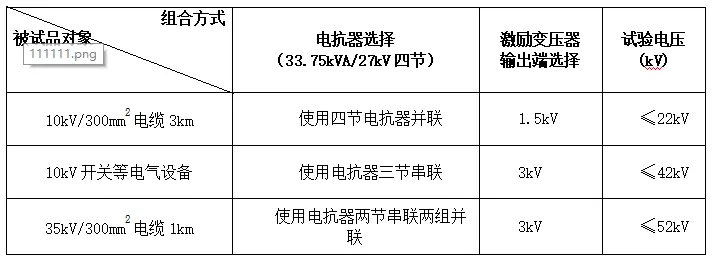

再根据通过最高电压52kV及容量和频率的要求,我们搭配的方案是:
①变频电源ZCXZ-7.5kW;
②激励变压器ZCJL-7.5kVA/1.5/3kV/0.4kV;互感器检验台
③电容分压器ZCFY-2500pF/60kV;
④四节电抗器,电抗器单节为33.75kVA/27kV/1.25A/100H;

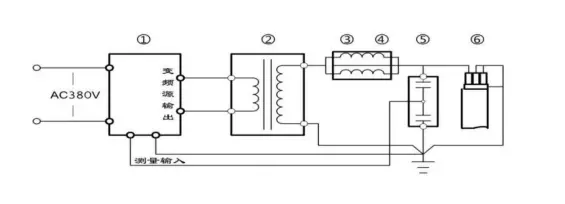

变频串联谐振交流耐压装置接线示意图如下:
如上图,其中,①为变频电源、②为激励变压器、③为电抗器、④为电抗器、⑤为分压器、⑥为试品电缆,由于现场环境的限制,应客户的要求给谐振装置做两串两并空升试验,如下图所示:
二、操作步骤
首先,进行接线。先将变频源主机接上三相380V的电源,变频源主机的输出接在激励变压器的输入端子上,接地端接地。然后将激励变压器的抽头连接方式改为3kV的连接方式,高压尾端口和接地端短接,激励变输出端口通过高压输出用专用的高压硅胶线接在电抗器的尾端,高压输出端接在电容分压器的高压端,下端用信号线接在变频源分压器信号端口上。从电抗器或者分压器的高压端接一根线到被试品(线需悬空),这样接线就完成了。
紧接着,打开变频源电源开关,仪器进入开机画面,点击参数设置进入参数设置界面,设置试验电压为50kV,试验时间为1min,其中,过压保护、过流保护、闪络保护是根据试验电压仪器自动设置的,这样参数就设置好了。
然后,返回主界面点击手动试验进入手动试验界面,点击开始试验,再点击调谐,仪器开始自动寻找谐振频率,经过大约40s的时间,最终找到谐振频率,然后连续点击升电压,直到试验电压到达50kV为止,此时点击开始计时,仪器开始耐压计时,当计时时间到达1min之后,点击降压停机,仪器自动降电压,回到0V,此时可以点击保存、打印,保存和打印出数据参数,试验完成。
