串联谐振外景测试,分压器顶端接线需注意,门路在这里
电缆为8.7/10KV,截面积为70,长约250米,由于电缆中间有分接头,在分接头处装有避雷器,因此我们试验时需要卸下避雷器,并指派人员留守,在指派人员到电缆另端留守,防止试验中有人员靠近。
确保能安全试验后我们在查表,得出电缆对地电容值。
由公式 :
F=1/2∏√LC
I=2∏FCU试
例如:谐振频率为30HZ—300HZ,启动频率,下限频率为 20Hz, 上限频率为 250Hz。为了保证扫描准确度起始频率必须比终止 频率小 50Hz ˜
终止频率,下限频率为 70Hz, 上限频率为 300Hz。为了保证扫描准确度终止频率必须比起始 频率大 50Hz。
当第一次试验时建议采用 20Hz~300Hz 进行扫描。
起始电压输入范围为 5-100V。一般默认30V。
电容分压器的分压变比默认,与分压器铭牌变比值一致。
试验电压为被试电缆国标耐压值,18KV,耐压时间为15分钟。
当设置好试验电压值后仪器会自动设置过压保护,和闪络保护,过压保护为试验电压的1.1倍,闪络保护为试验电压的是0.4倍,过流保护默认为装置的额定电流。
串联谐振耐压装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。适用于大容量高电压,电容性试品的效验及预防性试验。互感器励磁特性测试台
这次的串联谐振频电抗器为1.25A,100H,27KV。电源可以接220V或380V,接220V时接AC两相,接380V时接ABC三相(注意:当接220V 时变频电源输出功率减半)。由于使用的是220V电源,因此通过计算用2节电抗器串联,就能满足试验要求。
接线
之前已经确认了电缆相与相,相与地进行绝缘测量合格,首先将变频电源的安全接地线接好,再将变频电源的输出与激励变压器的输入进行连接,激励变压器接地端接地,在将2节电抗器串联,电抗器首段A与尾段X连接,然后将激励变输出端与其尾端电抗器X连接,顶端电抗器A与电容分压器顶端连接,电容分压器下端将分压信号线和接地线分别连接变频电源和接地线。最后将被试品电缆其中一相与电抗器连接,另外2相及屏蔽线短接接地。
操作步骤

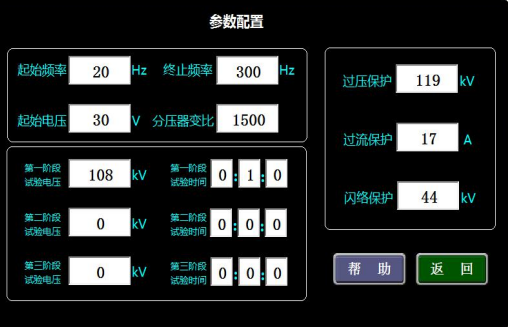

确认接线完成后变频电源接通电源,打开变频电源开关,点击进入参数设置页面,首先设置第一阶段试验电压,这里试验电压为18KV(国标规定值),所以直接点击设置为18KV,
起始频率默认为20Hz,终止频率默认为300Hz。起始电压默认为30V,分压器比以出厂装置默认为准。18KV耐压值,15分钟耐压时间。互感器励磁特性测试台
参数设置完成后我们点击返回(在此可通知电缆另端和分接处同事拉起围栏,我们将要进行耐压试验,防止人员触碰电缆另端)。点击返回上一级主界面,进入主界面点击自动试验,我们可以看到我们设置的参数设置。
点击开始试验,仪器会自动寻找谐振点,自动升压,升压到试验电压时仪器会自动进入到耐压计时,当耐压时间到达后自动降压。试验完成后我们点击保存,保存试验报告并打印。
之后又介绍了手动试验。手动试验可以认为寻找谐振点和升压,一般建议谐振点还是仪器自动完成,我们可以手动升压。试验完后需进行安全放电。
